角鋼拉桿限位器解決了橡膠接頭拉裂問題

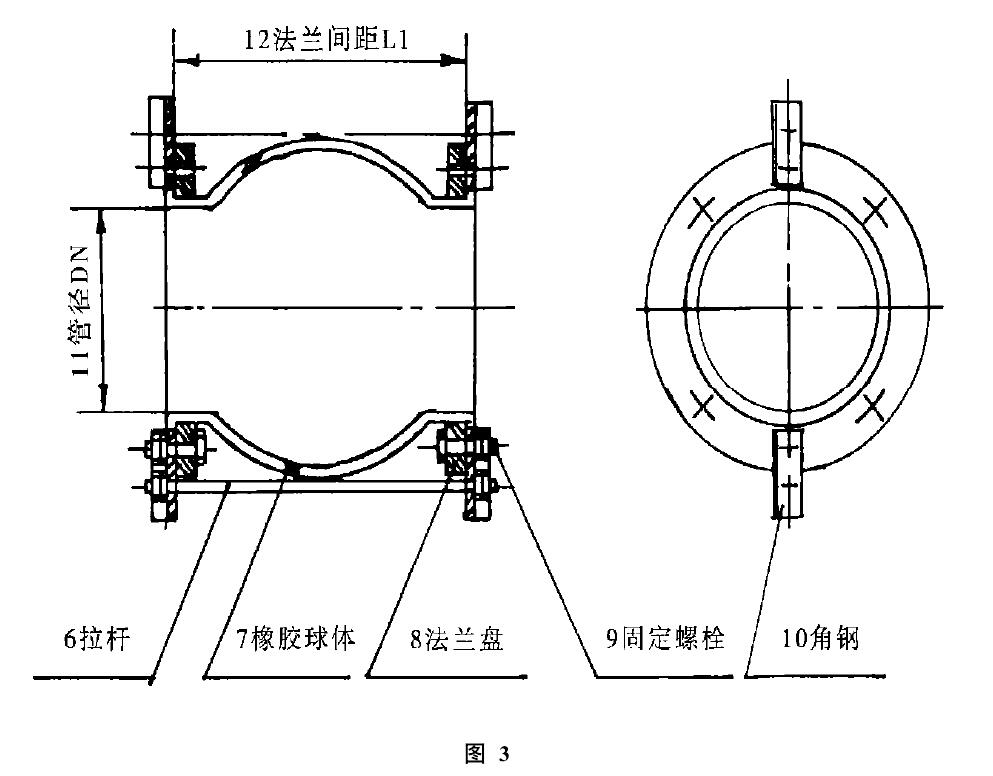

角鋼拉桿限位器結構如圖3，角鋼一般用廠40< 4或廠50< 5材料制作，廠40< 4使用范圍是管徑小于DN 200,廠50< 5使用范圍是管徑DN250y 500角鋼上加工兩個孔，孔徑為
橡膠接頭法蘭盤螺栓直徑加2毫米，角鋼盡量短，長度以拉桿能穿過法蘭盤，不碰橡膠球體即可。拉桿直徑為橡膠接頭法蘭螺栓直徑，拉桿長度L= L1+ L2} L3} L4,其中:
L1一
橡膠接頭兩法蘭盤的間距mm
L2一橡膠接頭允許的最大軸向伸長值mm，查產品樣本或說明書6J 16m m
L3-一拉桿上起定位作用的螺帽背緊帽合計高度的2倍mm
L4一拉桿6個絲扣的長度mm
安裝調整方法如下:管徑小于DN 200，每個橡膠接頭裝2套角鋼拉桿限位器，管徑DN250一35 0每個裝4套，DN 400y 500每個裝6套，對稱安裝當橡膠接頭安裝結束后，首先把角鋼用螺栓固定在橡膠接頭的法蘭盤上，然后裝上拉桿，并按橡膠接頭允許的最大軸向伸長值調整，檢查合格后，固定好螺母，鎖緊背母即可角鋼拉桿限位器，不但解決了軸向伸長問題，也保證了法蘭盤安裝的橫向位移和偏轉角度。
角鋼拉桿限位器結構簡單，我們經過了幾個工程項目，歷時幾年的使用，解決了橡膠接頭拉裂問題。它作用明顯，工作可靠，造價低廉，也可以推廣在金屬軟接頭和波紋管伸縮節中使用。
