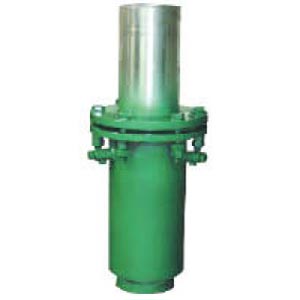

注填式套筒式補償器
一、概述
1、套筒補償器對氯離子含量無要求，特別適用于介質或周?chē)h(huán)境氯離子超標的系統上。
2、直埋套筒補償器二十年以上免維護，能直接埋于地下，安裝時不需要設置維修井，可降低工程造價。
3、套筒補償器在安裝使用時，可合理消除管道線性補償和角度補償過程中產生的應力。
4、套筒式補償器有法蘭、焊接連接方式，可分為單向和雙向兩種。
二、技術指標
公稱通徑： DN80-1200mm
設計壓力：≤4.0Mpa
工作溫度：≤450℃
工作介質：熱水、高溫?zé)崴?、水蒸汽、無腐蝕氣態或液態介質
三、單向套筒補償器產品規格
|
序號 |
通徑 |
補償量 |
D |
D1=D3 |
D2 |
有效面積(CM2) |
摩擦力(N) |
Lmin |
供貨長度Lca |
Lmax |
|
1 |
80 |
200 |
79 |
89 |
121 |
240.4 |
2350 |
474 |
644 |
674 |
|
2 |
100 |
200 |
96 |
108 |
140 |
314 |
3100 |
474 |
644 |
674 |
|
3 |
125 |
250 |
118 |
133 |
168 |
480.6 |
3950 |
524 |
737 |
774 |
|
4 |
150 |
250 |
143 |
159 |
203 |
700.5 |
4800 |
534 |
747 |
784 |
|
5 |
200 |
300 |
201 |
219 |
273 |
861.8 |
6250 |
600 |
855 |
900 |
|
6 |
250 |
350 |
253 |
273 |
325 |
1256 |
7800 |
665 |
962 |
1015 |
|
7 |
300 |
400 |
305 |
325 |
386 |
1888.6 |
9250 |
655 |
962 |
1015 |
|
8 |
350 |
400 |
357 |
377 |
437 |
1862.5 |
11650 |
744 |
1084 |
1144 |
|
9 |
400 |
400 |
406 |
426 |
495 |
2374.6 |
12550 |
744 |
1084 |
1144 |
|
10 |
450 |
400 |
460 |
480 |
548 |
3316.6 |
13350 |
746 |
1086 |
1146 |
|
11 |
500 |
450 |
510 |
530 |
602 |
4415.6 |
15550 |
796 |
1178 |
1246 |
|
12 |
600 |
450 |
606 |
630 |
702 |
5671.6 |
17150 |
837 |
1220 |
1287 |
|
13 |
700 |
450 |
696 |
720 |
796 |
7084.6 |
19250 |
854 |
1237 |
1304 |
|
14 |
800 |
500 |
796 |
820 |
906 |
8654.6 |
24450 |
937 |
1362 |
1437 |
|
15 |
900 |
500 |
892 |
920 |
1006 |
7084.6 |
26550 |
1027 |
1452 |
1527 |
|
16 |
1000 |
500 |
992 |
1020 |
1108 |
8654.6 |
33950 |
1027 |
1452 |
1527 |
四、雙向套筒補償器產品規格
|
序號 |
通徑 |
補償量 |
D |
D1 |
D2 |
有效面積(cm2) |
摩擦力(N) |
Lmax |
地腳螺栓 |
|
1 |
80 |
300 |
79 |
89 |
121 |
240.4 |
2350 |
948 |
4-M16 |
|
2 |
100 |
300 |
96 |
108 |
140 |
314 |
3100 |
948 |
6-M20 |
|
3 |
125 |
300 |
118 |
133 |
168 |
480.6 |
3950 |
948 |
|
4 |
150 |
300 |
143 |
159 |
203 |
700.5 |
4800 |
968 |
|
5 |
200 |
300 |
201 |
219 |
273 |
861.8 |
6250 |
1000 |
|
6 |
250 |
400 |
253 |
273 |
325 |
1256 |
7800 |
1230 |
6-M24 |
|
7 |
300 |
400 |
305 |
325 |
386 |
1888.6 |
9250 |
1230 |
|
8 |
350 |
400 |
357 |
377 |
437 |
1862.5 |
11650 |
1288 |
|
9 |
400 |
400 |
406 |
426 |
495 |
2374.6 |
12550 |
1288 |
|
10 |
450 |
400 |
460 |
480 |
548 |
3316.6 |
13350 |
1292 |
6-M27 |
|
11 |
500 |
400 |
510 |
530 |
602 |
4415.6 |
15550 |
1292 |
|
12 |
600 |
440 |
606 |
630 |
702 |
5671.6 |
17150 |
1454 |
|
13 |
700 |
440 |
696 |
720 |
796 |
7084.6 |
19250 |
1488 |
6-M32 |
|
14 |
800 |
440 |
796 |
820 |
906 |
8654.6 |
24450 |
1554 |
|
15 |
900 |
440 |
892 |
920 |
1006 |
7084.6 |
26550 |
1634 |
|
16 |
1000 |
440 |
992 |
1020 |
1108 |
8654.6 |
33950 |
1634 |
