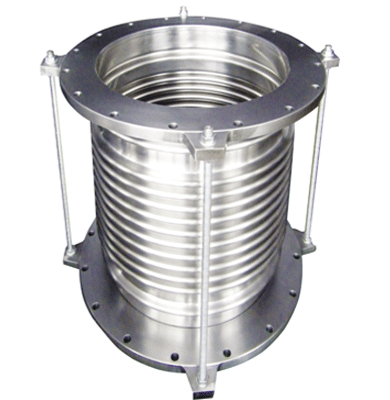

一、概述 高壓組合電器用補償器作為相鄰兩個設備外殼間相接部分的連接部件，主要用于安裝調整、補償基礎間的相對位移、補償熱脹冷縮的伸縮量等引起的位移。普通膨脹節大多在高應力（即大位移）低循環次數下使用，而該補償器是在低應力（既小位移）高循環次數下使用。由于組合電器的支架承受能力較小，因此要設計壓力平衡結構，依靠碟簧的彈性力來平衡內壓產生的盲板力，以減少支架受力。氣密性要求極高。組合電器內充灌介質昂貴的SF6氣體，年漏氣量≤1％，否則會降低產品運行的可靠性，提高補氣頻率，嚴重的將造成系統的停電檢修。該補償器作為一個電器元件，要求內表面光滑無任何尖點，否則會產生放電，影響產品的絕緣性能。 |
|||||||||||||||||||||
 |
執行標準：JB/T10617-2006 設計壓力：≤0.75Mpa 設計溫度：-35℃～150℃ 軸向補償量：-20mm～20mm 徑向補償量：-10mm～10mm 介 質 ： 六氟化硫氣體或其他滅弧、絕緣氣體 材質：SUS304, SUS321, SUS316L等 |
 |
|||||||||||||||||||
二、種類及結構形式
|
|||||||||||||||||||||
三、檢測項目
四、相關材料執行標準 GB/T 1173-1995 鑄造鋁合金 GB/T 1222-1984 彈簧鋼 GB/T 1958-2004 產品幾何量技術規范（GRS）形狀和位置公差 檢測規定 GB/T 1972-2005 蝶形彈簧 GB/T 2829-2002 周期檢驗計數抽樣程序及表（適用于對過程穩定性的檢驗） GB/T 3274-1988 碳素結構鋼和低合金結構鋼 熱軋厚鋼板和鋼帶 GB/T 3280-1992 不銹鋼冷軋鋼板 GB/T 4237-1992 不銹鋼熱軋鋼板 GB 7674-1997 72.5kV及以上氣體絕緣金屬封閉開關設備 GB/T 8163-1999 輸送流體用無縫鋼管 GB/T 11023-1989 高壓開關設備六氟化硫氣體密封試驗方法 GB/T 14976-2002 流體輸送用不銹鋼無縫鋼管 GB 16749-1997 壓力容器波形膨脹節 JB/T 4711-2003 壓力容器涂敷與運輸包裝 JB/T 4730.2-2005 承壓設備無損檢測 第2部分：射線檢測 JB/T 6169-1992 金屬波紋管 |
|||||||||||||||||||||
