圓形單波補償器
本廠生產的煙風煤粉管道零部件圓形單波補償器適用于600M機組煙風煤粉管道系列的零件和部件，這些煙風煤粉管道零部件系列與《火力發電廠煙風煤粉管道設計技術規定》（DL/T5121-2000）中推薦使用的煙風煤粉管道系列一致。對大于600MW機組的煙風煤粉管道零件及部件也可參照使用。另外煙風煤粉管道零部件圓形單波補償器全部采用工廠化生產，建設單位只需提供設計人員開列的產品標識如連接尺寸、連接方式、外形尺寸、質量等去制造廠采購，確保-的制造質量和供貨進度。
YGYB型圓形單波補償器具有補償量大、剛度小、便于安裝使用和壽命長等特點，廣泛用于鋼鐵、電力、石油化工、水泥等行業。并可根據用戶要求選用不銹鋼或碳鋼制造U形波紋管，內襯筒、法蘭一般選用碳鋼。 用于輸送氣體或含塵氣體，使用壓力從真空~0.1Mpa，使用溫度從-40oC~420oC,任意矩形、圓形截面的煙氣，通風和鼓風機管道，作補償位移減振用。
圓形單波補償器是金屬圓形補償器的一種。金屬圓形補償器按公稱通經區分，編制規格定DN200~DN1000共30種，按形式分單波、雙波、和三波（各30種）。圓形單波密封式補償器編制規格定DN400~DN1400共12種。
圓形單波補償器的補償性能表如下::
| 公稱通徑 | 每個波節補償性能(△)mm | |||||||
| DN | 預先不拉伸 | 預先拉長△/2 | ||||||
| mm | 介質溫度 | |||||||
| ≤100 | 100-200 | 200-300 | 300-400 | ≤100 | ＞100-200 | ＞200-300 | ＞300-400 | |
| 200-400 | 11 | 10 | 8 | 7 | 22 | 20 | 16 | 14 |
| 450-1000 | 18 | 17 | 14 | 12 | 36 | 34 | 28 | 24 |
| 1100-4000 | 15 | 14 | 12 | 10 | 30 | 28 | 24 | 20 |

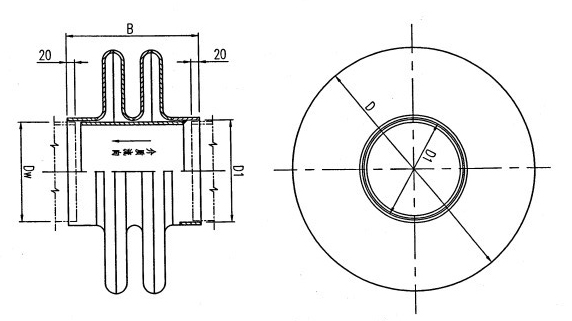

圓形單波補償器結構示意圖：
