圓形多波補償器
一、概述
圓形多波補償器主要用于電廠煙風道，用來吸收熱位移和（或）減震，本系列產品是根據GB/t12777標準，并參照EJMA(《美國膨脹節制造商協會標準》）設計制造，規格系列為DN100~DN4000共34種，系列外的規格，可向本廠另行訂貨。
二、性能參數
1、使用壓力:-30~30kPa
2\、使用溫度：≤400℃
3、波紋管材質：奧氏不銹鋼0Cr18Ni9(GB3280)
4、產品剛度
參數表中列出的剛度均系20℃時的剛度，由下表得到實際溫度下對應的剛度：
|
工作溫度（℃） |
20 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
400 |
|
剛度修正系數fk |
1 |
0.99 |
0.98 |
0.97 |
0.95 |
0.93 |
0.9 |
0.86 |
0.84 |
|
剛度值 |
Kx=fk×KXO Ky=fk×Kyo |

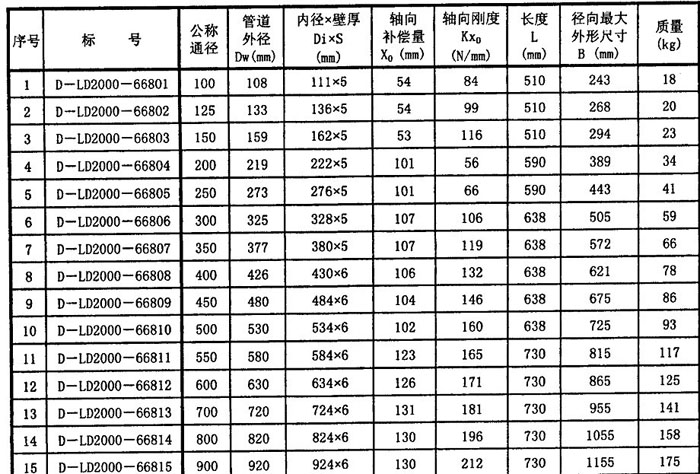

5、補償量
補償器主要吸收軸向位移，參數表中所列的軸向補償量Xo主要為壓縮位移。
單個圓形多波補償器很難吸收徑向位移。當需要吸收徑向位移時常采用兩件圓形多波補償器或選用三維補償器，或與本廠聯系進行非標設計。
6、疲勞壽命
參數表中所列補償量對應的疲勞壽命≥1000次。

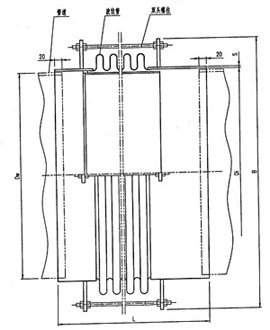

7、連接方式：
內插焊，即管道插入補償器接口內，插入量為20mm.
三、訂貨時需提供的參數
圓管道的外徑（Dw);產品的長度及補償量。
四、多波補償器的安裝及使用要求：
1.在采購，安裝前應先了解和檢查并注明型好、規格，必須符合設計要求。
2.補償器所用的輔助構件應在管路安裝完畢后方看拆卸。
3.嚴禁用波紋補償器變形的方法來調整管道的安裝誤差，以免影響補償器的正常功能，降低使用壽命及增加管道系統、設備、支承構件的荷載。
4.安裝過程中，不允許焊渣飛濺到波克表面，不允許波克收到其他機械損傷。
5.管道系統安裝完畢后，克拆除用作運輸保護的拉桿和輔助定位機構，并按設計要求將限位裝置調到規定位置。補償器的活動原件不得被外部構件卡死或限制其活動范圍，應保證和活動部位的正常動作。
6.系統水壓試驗時，應對補償器管路端部的固定支架進行加固，不得使管路發生移動或轉動，造成補償器的扭曲、變形損壞。水壓試驗結束后，應盡快排盡波克中的積水。
7.為保證補償器正常工作，導向管架必須環繞在管道上，其間隙：管徑≤100mm時為1-1.5mm，當管徑＞100mm時為2mm，導向管架不得由管道支架代替。
