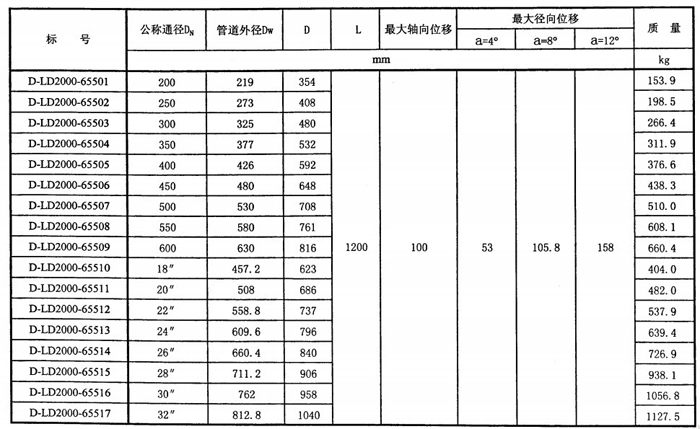

三維球形補償器由兩個球形結構元件和一個套筒結構元件所組成。球形結構元件作徑向撓曲的角向位移，套筒結構元件作軸向的線位移。 本球形結構元件和套筒結構元件均可以獨立安裝。獨立安裝時，球形結構元件能解決管道彎曲補償，套筒結構元件能解決管道軸向伸縮補償。 當兩個球形結構元件和一個套筒結構元件組合時，形成能同時吸收三維膨脹量的肘節結構。 三維球形補償器偏轉角度大、軸向位移大、能有效的吸收鍋爐較大的向下位移量。 三維球形補償器選擇時，如水平安裝，主要吸收鍋爐向下位移量，即三維球形補償器角向位移量，此時應該選用角向補償量大、軸向的位移量小的三維球形補償器。反之，垂直安裝，主要吸收的也是鍋爐向下位移；即三維球形補償軸向位移量，此時應選用角向補償量小，軸向的位移大的三維球形補償器。 三維球形補償器的編制規格按公制定為DN200~DN600共9種；編制規格按英制定為：18＂、20＂、22＂、24＂、26＂、28＂、30＂ 32＂共8種；編制規格按長度定為：1200~3000共5種；總規格合記為85種。 主要技術參數 位移值：角向位移≤4~±12°，軸向位移50mm~300mm 工作溫度：≤220℃和220℃~450℃兩種。 設計選型時請盡可能增加補償器的長度，減少角度補償。設計冷拉值一般選擇徑向補償量的2/3；補償角度的選擇可查選型參數表。 D-LD2000-65501~65585 |
|
 |
|
